ECG100L

To nejlepší pro praktické lékaře.

POPIS

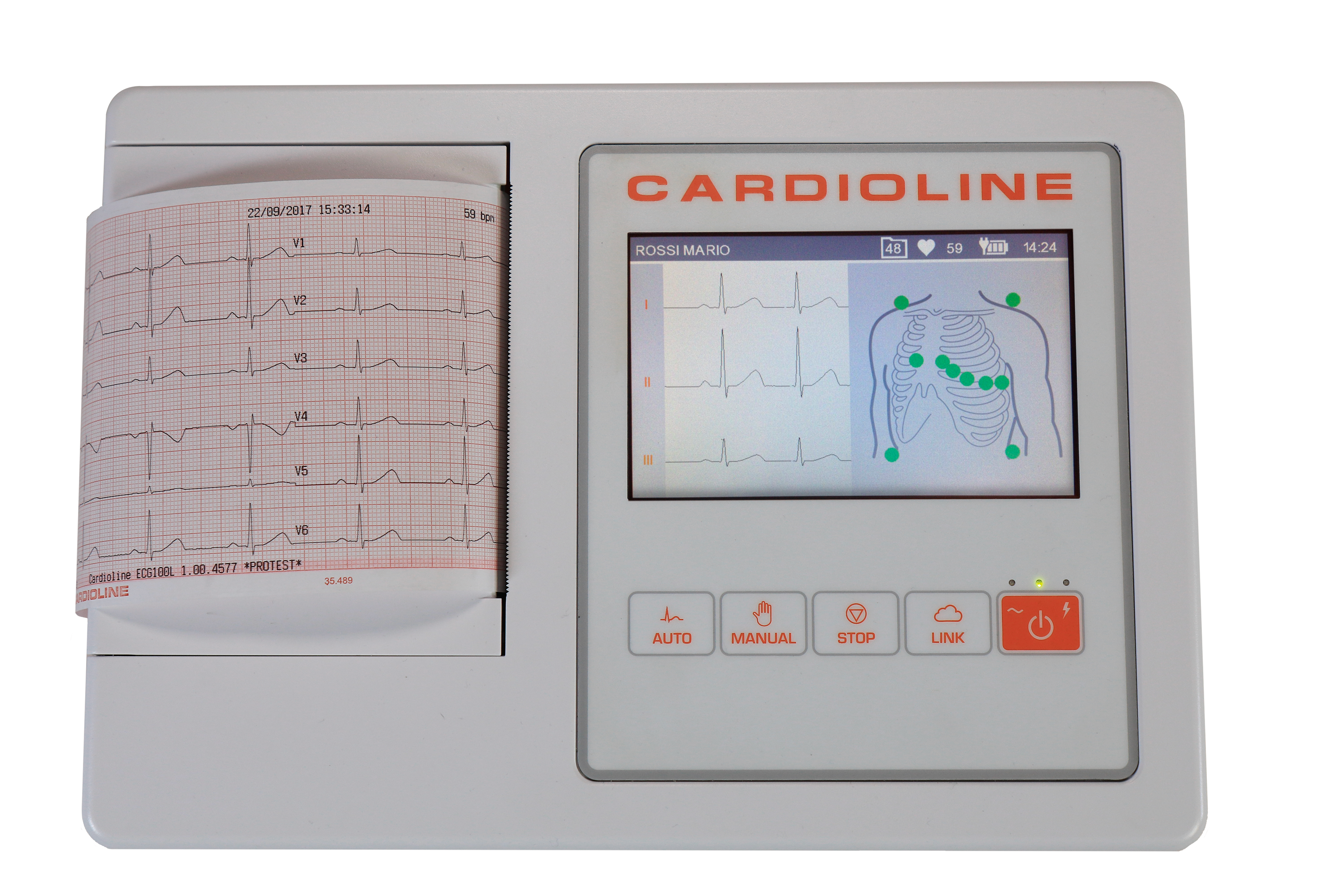

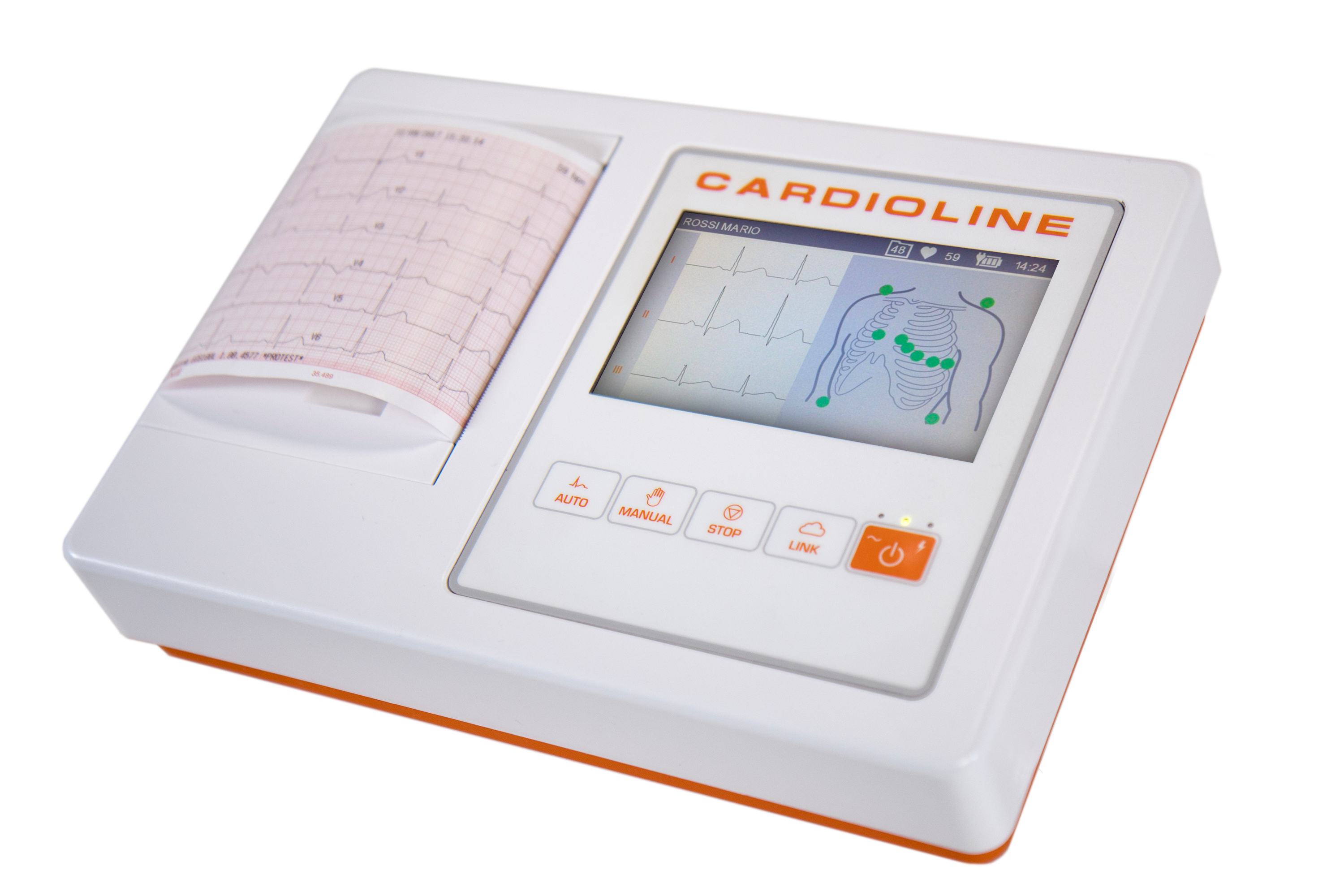

Přímopíšící EKG přístroj Cardioline ECG100L je plně 12svodový, přenosný, diagnostický elektrokardiograf, který získává, zobrazuje, tiskne na 100 mm papír a ukládá EKG záznamy spolu s rozměřením (analýzou) základních parametrů QRS komplexu a slovní interpretací.

Při návrhu EKG přístroje ECG100L se dbalo zejména na jednoduché a intuitivní ovládání. Proto je přístroj vybaven brilantním 5“ barevným dotykovým displejem, ze kterého lze snadno provádět všechny operace a navíc má vyhrazená tlačítka pro rychlé pořízení záznamu. Inteligentní uživatelské rozhraní vede uživatele jednotlivými kroky potřebnými pro získání elektrokardiogramu. Zprávy na obrazovce vizuálně informují uživatele o probíhajících operacích a varují jej v případě chyb (např. v případě selhání vodičů apod.). V urgentním případě lze EKG záznam pořídit stiskem jedné klávesy.

EKG záznam je vytištěn tiskárnou s vysokým rozlišením na termocitlivý papír o šířce 100 mm.

Pracovní módy přístroje:

  • Automatický mód – automatické pořízení EKG záznamu (10sekundový záznam po zadání identifikačních údajů pacienta a kontrole kvality EKG signálu)
  • STATIM mód – okamžité pořízení EKG záznamu jediným tlačítkem bez zadávání vstupních dat a bez ohledu na kvalitu signálu
  • Manuální mód – lze pořizovat libovolně dlouhý záznam svodů, které jsou předmětem zájmu
  • Rytmický mód – 1 nebo 3 minutový EKG záznam 3 nebo 1 svodu s analýzou srdečního rytmu

Přístroj je vybaven rozhraním USB pro export EKG uloženého v paměti přístroje. Záznamy lze exportovat přes USB flash nebo USB kabel do softwarové aplikace s názvem ECG EasyApp.

Přístroj je dodáván s interpretačním algoritmem Glasgow pro automatický popis EKG křivky. Program Glasgow je určen pro interpretaci klidového 12svodového EKG ve všech situacích péče o pacienta a to zejména v ordinacích primární péče. Dokáže diagnostikovat všechny běžně se vyskytující abnormality EKG, jako je infarkt myokardu (IM), včetně akutního IM, hypertrofie srdečních komor, abnormalit ST-T a běžných abnormalit rytmu. Hlásí také poruchy srdečního převodu a jiné abnormality, jako je prodloužený QT interval. Praktický lékař tak dostává druhý/nezávislý názor na interpretaci pořízeného EKG záznamu, což snižuje riziko přehlédnutí nebo nesprávného vyhodnocení záznamu. Konečný závěr je ale samozřejmě na lékaři.

Zařízení je napájeno z baterie nebo ze sítě.

Podporované tiskové formáty zahrnují: standardní nebo Cabrera 3, 3 + 1, 3 + 3 nebo 6 kanálů v automatickém režimu a 3 nebo 6kanálový tisk rytmických svodů.

Základní představu o přístroji je možné si udělat i na základě produktového videa.



PŘÍSLUŠENSTVÍ ECG100L V DODÁVCE

Popis Počet
Návod na použití 1
EKG pacientský kabel standard IEC, 10 svodů, 4 mm kolíky 1
Ag/AgCl končetinové elektrody, sada 4 ks 1
Ag/AgCl hrudní elektrody balónkové (24 mm průměr), sada 6 ks 1
Role EKG papíru 100 mm x 20 m 1
EKG pravítko 1
Zdravotnický napájecí zdroj AC/DC 1
Síťový napájecí kabel, 10 A 1

VOLITELNÉ PŘÍSLUŠENSTVÍ

Univerzální adaptér na 4 mm kolík, 10 ks
Sada 10patentkových adaptérů pro 4 mm kolík
Universální adaptér pro 4 mm kolíky, sada 10kusů
Jednorázové elektrody patentkové, 50 ks
Jednorázové elektrody na banánek 60 ks
Jednorázové elektrody neonatální, 25 ks
Jednorázové elektrody, tab, 100 ks
Hrudní elektrody balónkové Ø 24 mm – sada 6 ks
Končetinové elektrody – sada 4 ks
Končetinové elektrody pediatrické – sada 4 ks
Systém podtlakových elektrod Handy VAQ
EKG pacientský kabel IEC, 10 svodů, 4mm kolíky
Zdravotnický síťový napájecí zdroj
Interpretační algoritmus univerzity Glasgow
Cardioline transportní brašna pro ECG100L
Role termopapíru 100 mm x 20 m

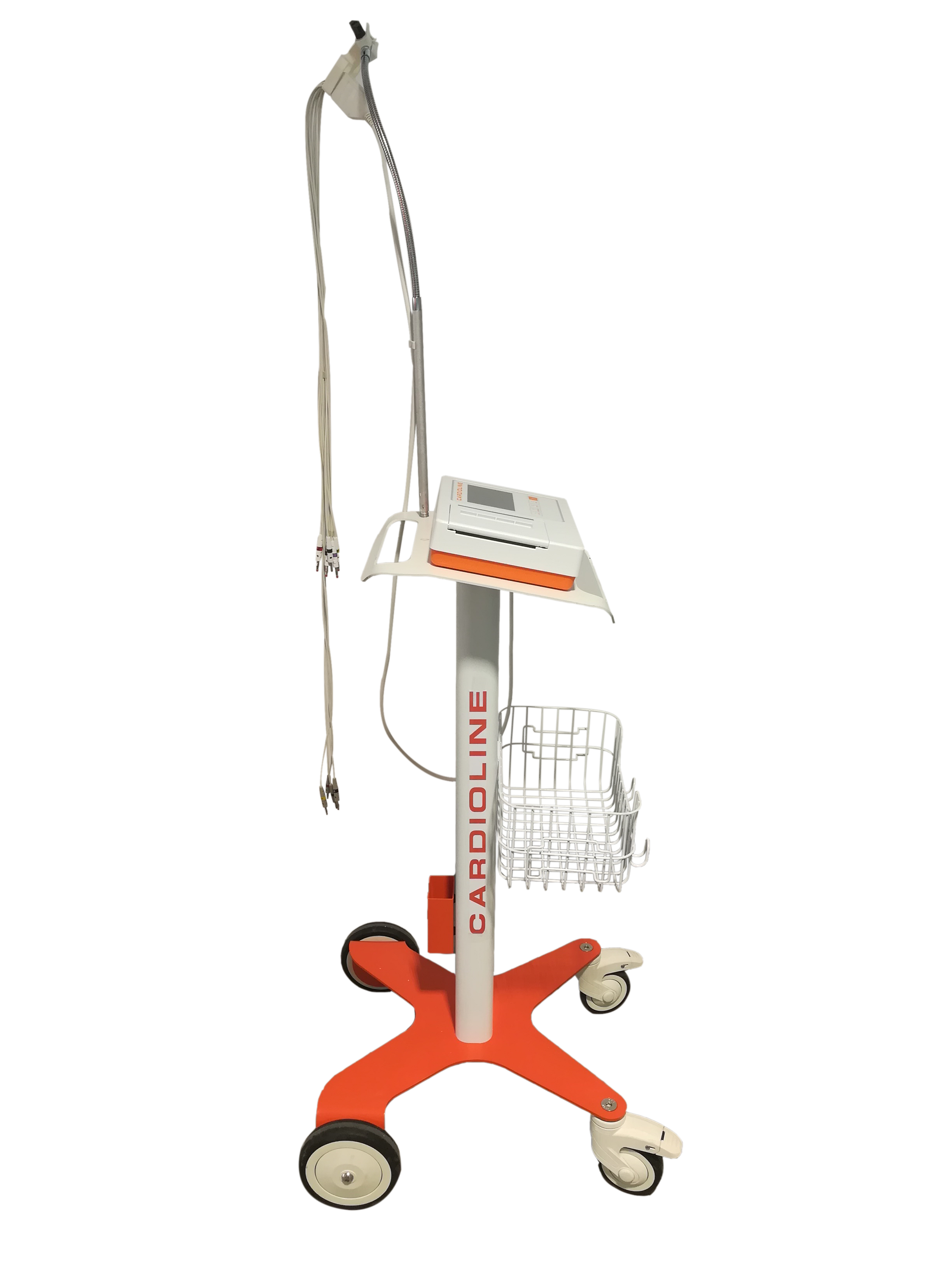

Vozík pro ECG100 včetně nosného ramene pro pacientský EKG kabel
