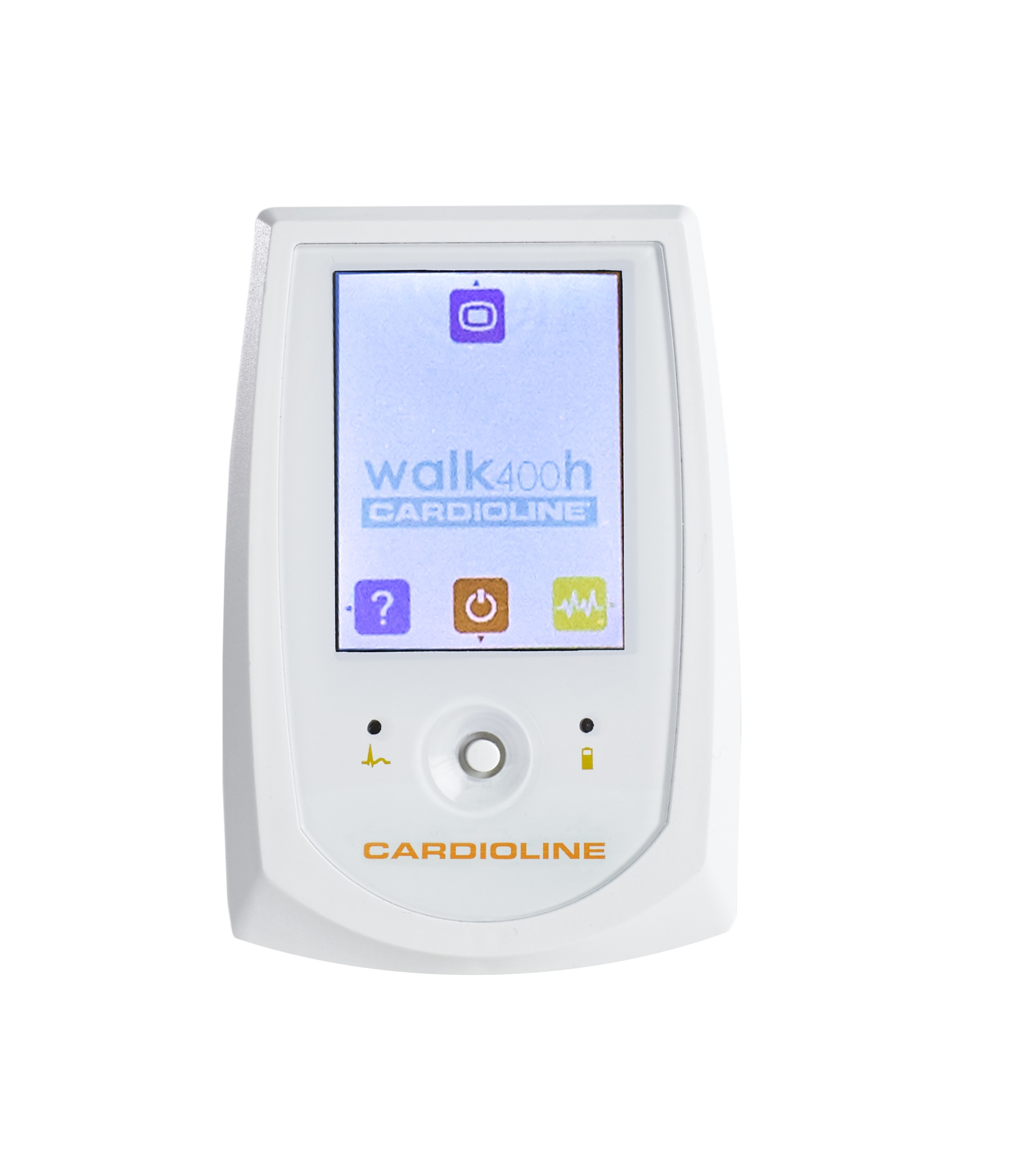

WALK400H

POPIS

EKG holter Walk400h je poslední generace záznamníku EKG signálu schopného pořídit a uložit 3 až 12 kanálů EKG signálu a to po dobu až 7 dnů. Je opatřen barevným displejem, joystickem pro snadné ovládání a je kompatibilní jak s starším SW pro správu dat a EKG holterů Cardioline Cubesuit tak s moderním, zcela přepracovaným SW CUBEHOLTER. Díky tomu je EKG holter možné používat jak v existujících prostředích se starším SW tak v nových instalacích.

EKG holter Walk400h je mikropočítač s rozsáhlými možnostmi PC konektivity a rozšířenou kapacitou paměti pro ukládání a práci s EKG záznamy.

Hlavní výhody zařízení:

  • Jednoduché a intuitivní ovládání (5 polohový joystick)
  • Velký, barevný, grafický, LCD displej, který umožňuje vizualizaci až šesti kanálů EKG signálu současně
  • Intuitivní a jednoduché uživatelské rozhraní, které řízeně provádí operátora procedurami správy záznamu pro snadnou a rychlou práci

Záznamová jednotka:

  • USB konektivita pro nastavení a download pořízeného záznamu
  • Vestavěný hlasový záznamník k ukládání hlasových zpráv v průběhu záznamu (funkce označení události) a/nebo k vložení detailů o pacientovi v průběhu přípravy záznamu
  • Interní pohybový senzor k ukládání údajů o pohybové aktivitě pacienta
  • Velká kapacita interní paměti pro ukládání a správu záznamů. Kapacita až pro 7 dnů záznamu
  • Samostatný, 5polohový joystick pro snadné procházení menu přístroje
  • Malé rozměry a hmotnost přístroje (90 g) zajišťuje komfort pro pacienta
  • Napájení jedinou AA baterií

Pořízení signálu

  • Akvizice křivky je realizována A/D převodníkem 24 bitů, 96 000 vzorků / s / kanál. Rozlišení 1 µV.
  • Všechny EKG kanály jsou nahrávány kontinuálně a bez jakékoliv komprese signálu. Díky vysoké vzorkovací frekvenci je možné spolehlivě detekovat pulsy kardiostimulátoru.
  • Šířka pásma EKG záznamu je 0,05 – 300 Hz, což umožňuje holter používat i v pediatrické péči

Záznamník obsahuje interní paměť o velikosti 16 GB, díky které může holter ukládat záznamy až o délce 7 dnů. Pokud dojde u dlouhého záznamu v průběhu testu k vybití baterie, je pacient vyzván k její výměně a následně se probíhající test automaticky obnoví. Pro nepřerušený 7denní záznam doporučujeme použít lithiovou baterii. Provoz na dobíjecí baterie představuje na druhou stranu mnohem úspornější variantu.

Zpracování záznamu

Správu, analýzu a archivaci záznamu pořízeného prostřednictvím EKG holteru walk400h je možné realizovat v následujících systémech:

  • Cardioline CubeSuit, a to jeho část cubeholter (původní SW dostupný přibližně od roku 2005)
  • CUBEHOLTER WS (nová, zcela přepracovaná varianta SW určená pro samostatné pracovní stanice, např. v ordinacích privátních kardiologů)
  • CUBEHOLTER WEB (síťová verze určená pro provoz v nemocnicích nebo u poskytovatelů s distribuovanou strikturou. Umožňuje i propojení s nemocničním IS prostřednictvím standardních protokolů DICOM/GDT/HL7).



PŘÍSLUŠENSTVÍ V DODÁVCE

Popis Počet
Návod na použití 1
Pacientský kabel, 5 svodů, standard IEC 1
Jednorázové elektrody, 25 ks 1
USB propojovací kabel pro walk400h 1
Pouzdro s opaskem pro walk400h 1
Alkalycká baterie AA 1,5V 1

VOLITELNÉ PŘÍSLUŠENSTVÍ

Walk400h 5svodový pacientský kabel
Walk400h 7svodový pacientský kabel
Walk400h 10svodový pacientský kabel
USB kabel pro walk400h
Upevňovací pás pro walk400h
Bluetooth adaptér přes USB
Jednorázové patentkové elektrody, 25ks
Upevňovací systém pro pacientský kabel
